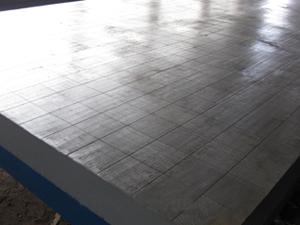

冀丰划线平板

冀丰划线平板

  • 产品名称:冀丰划线平板
    划线平台也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等.
  • 咨询热线:15831768908
  • 产品详情

一、划线平板用途
冀丰划线平台是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。划线平台主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作平台。划线平台也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
二、划线平板规格
划线平台规格是200×200-2000×4000mm(特殊规格可按用户图纸订做或双方商定生产加工。)
三、划线平板材质
四、检验平板表面质量检验
用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。
划线平台高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。
五、划线平板精度
划线平台按国家标准计量检定规程执行,分别为0、1、2、3四个等级。

划线平板/平台规格(长×宽)mm

划线平板/平台精度等级

1级

2级

3级

平面度公差(um)

200×200

10

20

50

300×200

12

24

60

300×300

12

24

60

300×400

12

24

60

400×400

12

24

60

400×600

14

28

70

500×500

14

28

70

500×600

14

28

70

500×800

16

32

80

600×800

16

32

80

600×900

16

32

80

1000×750

18

36

90

1000×1000

20

39

96

1000×1200

20

40

100

1000×1500

24

48

120

1000×2000

26

52

130

1500×2000

28

56

140

1500×2500

32

64

152

1500×3000






70

174

2000×3000






74

184

2000×4000






88

219
